Cómo calcular la carga eléctrica de una instalación

Checklist mínimo para una estimación útil

Antes de hacer cuentas, reúne datos que puedan verificarse. Si falta uno de los puntos siguientes, anótalo como pendiente en vez de reemplazarlo con una suposición.

• Potencia o corriente de placa de las cargas principales
• Tensión de operación de cada equipo
• Horario y coincidencia probable entre cargas
• Circuito o tablero que recibiría la ampliación
• Equipos futuros que ya forman parte del proyecto

Qué datos necesitas antes de calcular

Empieza por un inventario de los equipos que realmente se utilizarán. Para cada carga conviene anotar la potencia en watts o la corriente indicada en la placa, la tensión de operación y el horario aproximado de uso. También es útil identificar si el equipo funciona de manera continua, por ciclos o solo en determinados momentos del día.

El número de contactos de una habitación no representa la demanda real. Dos áreas con la misma cantidad de puntos pueden comportarse de forma muy distinta si una alimenta computadoras y la otra una cocina, una bomba o climatización. Cuando se trata de una ampliación, registra además las cargas que todavía no existen pero que ya forman parte del proyecto.

• Equipo y potencia o corriente de placa
• Tensión de operación
• Horario y posibilidad de uso simultáneo
• Circuito o zona donde se conectará
• Cargas previstas para una etapa futura

Watts, volts y amperes: la relación básica

En una carga sencilla, la corriente aproximada puede ilustrarse con la relación corriente = potencia ÷ tensión. Por ejemplo, una carga resistiva de 1,500 W operando a 127 V representa aproximadamente 11.8 A. El ejercicio sirve para entender la relación entre magnitudes, no para decidir automáticamente el calibre del conductor o el interruptor del circuito.

En equipos con motores, electrónica de potencia, ciclos de trabajo u otras características, el comportamiento puede requerir más datos que una división directa. Por eso el cálculo de corriente debe leerse junto con la información del fabricante y las condiciones reales de instalación. Si ya existe un circuito, también hay que comprobar qué alimenta y en qué estado se encuentran sus conexiones y protecciones.

Carga conectada y demanda no significan lo mismo

La carga conectada es la suma de los equipos instalados o previstos. La demanda intenta representar cuánto de ese conjunto puede operar al mismo tiempo. Esta diferencia es importante porque una vivienda o un pequeño negocio rara vez utiliza todas sus cargas de forma idéntica durante todo el día.

Una cocina eléctrica, climatización y calentamiento de agua pueden coincidir durante ciertas horas, mientras que otras cargas trabajan por periodos cortos. En un local, iluminación, refrigeración y equipos de operación pueden concentrarse en un mismo horario. Registrar esos patrones permite discutir la capacidad con un escenario de uso entendible, en lugar de basarse en una cifra aislada.

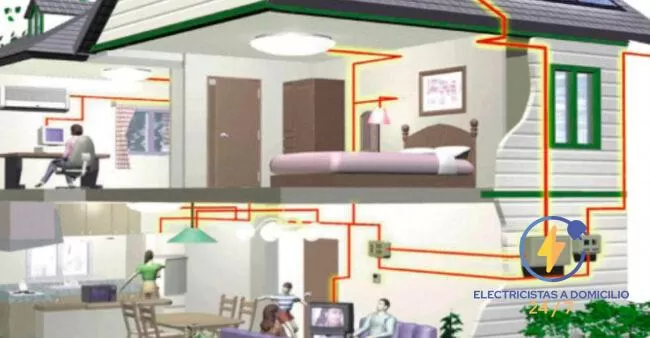

Cómo organizar las cargas por circuitos

Separar iluminación, contactos generales y equipos de consumo relevante facilita tanto el cálculo como el diagnóstico posterior. La necesidad de un circuito dedicado no debe decidirse solo por el nombre del equipo. También deben considerarse su demanda, forma de uso, características indicadas por el fabricante y los requisitos aplicables a la instalación.

La sectorización también mejora la operación del inmueble: una intervención en un ramal no debería dejar fuera de servicio áreas que no dependen de él. En el proyecto conviene dejar identificada la función de cada circuito y señalar qué cargas se consideran futuras para no confundir reserva de espacio con capacidad ya comprobada.

Un espacio libre en el tablero no demuestra capacidad disponible

Que un centro de carga tenga un espacio físico vacío solo indica que podría alojar otro dispositivo compatible; no demuestra que la alimentación tenga margen para una carga nueva. La revisión debe relacionar la demanda prevista con el alimentador, la protección principal, la distribución existente y el estado del tablero.

Si se agrega un circuito sin revisar lo que ocurre aguas arriba, el problema puede aparecer en la alimentación general en vez de en el nuevo ramal. Por eso el cálculo debe responder dos preguntas distintas: cuánto necesita la carga nueva y qué capacidad comprobable existe en la instalación que la recibirá.

Recorridos, caída de tensión y ambiente

La longitud del recorrido influye en el desempeño del circuito. En trayectos extensos, la caída de tensión debe considerarse junto con la corriente esperada y la sección del conductor. Temperatura, agrupamiento de conductores, canalización y condiciones del ambiente también pueden modificar la forma en que trabaja una instalación.

Cuando ya existen síntomas como tensión anormal, parpadeos o calentamiento, no conviene atribuirlos automáticamente a la longitud. Una conexión deteriorada, un conductor dañado o un problema anterior en la alimentación pueden producir señales parecidas. En esos casos el cálculo se complementa con diagnóstico.

Margen de crecimiento: reservar con una razón concreta

Si el inmueble tendrá una ampliación conocida, es razonable contemplarla desde el proyecto. Puede tratarse de una nueva área, climatización, equipo de cocina, una bomba o maquinaria pequeña. Lo importante es que el margen responda a una necesidad prevista y quede documentado.

Sobredimensionar todos los componentes “por si acaso” no sustituye una planeación. La reserva puede expresarse como espacio en canalizaciones, posibilidad de nuevos circuitos o capacidad que efectivamente haya sido evaluada. Cuando el uso del inmueble cambia, el cálculo debe actualizarse con las nuevas cargas y no con la superficie del lugar como único dato.

Ejemplo conceptual para ordenar una ampliación

Supón que se planea agregar un área de trabajo con iluminación, varios equipos electrónicos y una carga de mayor consumo. El primer paso es listar esas cargas y su tensión. Después se identifica cuáles pueden operar al mismo tiempo y si alguna debe analizarse por separado. Con esa información se revisa el circuito disponible o la necesidad de crear uno nuevo.

El resultado útil no es solamente “X watts”. Debe explicar qué cargas se agruparon, qué circuito se propone, qué capacidad de la instalación existente fue comprobada y qué dato sigue pendiente. Ese registro permite revisar el proyecto si se agrega otro equipo meses después sin empezar desde cero.

Cuándo el cálculo ya no es suficiente

Si un breaker se dispara, un tablero se calienta, hay olor a quemado, conexiones deterioradas o variaciones de tensión, el problema deja de ser únicamente de planeación. Esas señales requieren localizar la causa antes de decidir una ampliación. Una instalación puede tener demanda teórica suficiente y aun así presentar una conexión defectuosa o un componente dañado.

Las mediciones bajo operación son útiles para complementar el inventario, pero no reemplazan la identificación de cargas ni la inspección del circuito. El objetivo es separar una necesidad de capacidad de una falla existente para no diseñar una ampliación sobre una condición que primero debe corregirse.

Qué conviene dejar documentado

Una revisión de carga resulta mucho más útil cuando deja trazabilidad. Conserva la lista de equipos, los supuestos de simultaneidad, la distribución por circuitos, las cargas futuras consideradas y cualquier limitación que no pudo confirmarse. Si se realizaron mediciones, anota a qué circuito y condición de uso corresponden.

Esa documentación permite comparar el proyecto con el comportamiento real cuando el inmueble cambia. También ayuda a explicar por qué se propuso un circuito, una redistribución o una valoración más amplia del tablero y del alimentador, en lugar de tratar la suma de watts como una respuesta universal.
